1、調節閥溫度控制

調節閥的開度直接影響二次網的進水溫度。系統可以手動設定調節閥的開度，也可以根據二次網進水溫度的設定值與二次網進水溫度當前值進行PID計算。調節結果是，二次網進水溫度達到設定值，調節閥開度維持在一個恒定值。

2、循環泵壓力控制

如果二次網當前進水壓力值小于設定壓力值，則提高循環泵工作頻率，反之降低其工作頻率。

調節的結果是，二次網進水壓力等于額定壓力值，循環泵保持恒定工作頻率；

3、補水泵壓力控制

水在循環的過程中，由于各種原因，水壓是逐漸變小的。如果二次網當前回水壓力值小于設定壓力值，則提高補水泵工作頻率，反之降低其工作頻率。二次網回水壓力等于設定壓力值，補水泵停止工作。

系統控制功能分為手動和自動兩種，手自動切換和各種參數都是通過觸摸屏輸入。觸摸屏的操作界面直觀明了。

4、PROFINET技術在智能換熱站系統中的應用

本系統選用西門子S7-1200系列控制器，該系列控制器使用靈活，功能強大，結構緊湊，內置PROFINET。

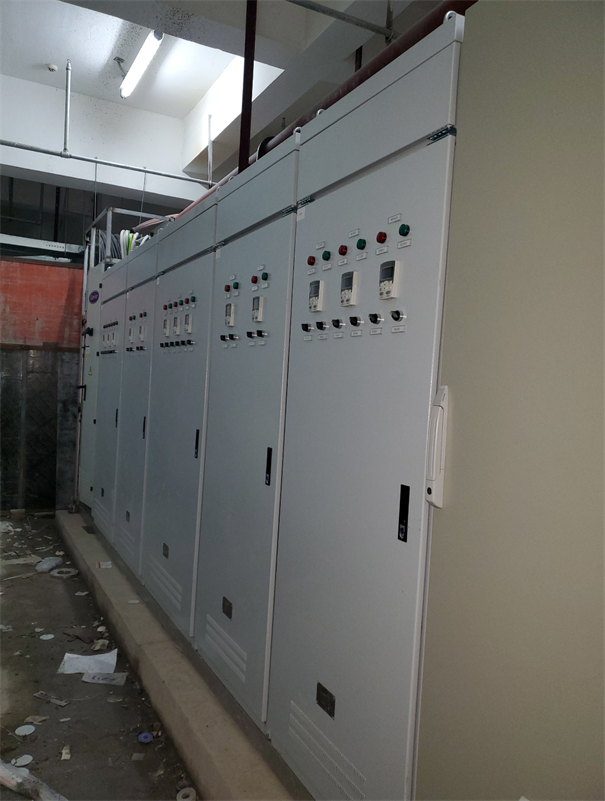

系統控制結構。單站的基本配置包括工控機、PLC和觸摸屏。系統的運行狀態和各種參數在觸摸屏和工控機上監控。控制方式的選擇、運行參數設定、調節閥和循環泵補水泵的啟動和停止在觸摸屏上設定。一般循環泵和補水泵都選擇一備一用，也可多個備用。

在確定了網絡組態的前提下，PROFINET通過IP地址來建立主站與分布式設備之間的通訊。PROFINET的傳輸率保證了系統的實時性，使系統的升級擴展空間大大的提高。同時也能很好的融合現有的PROBUS網絡。西門子新版本STEP7BASIC軟件集設備和網絡組態、PLC編程、HMI組態、在線診斷于一身。大大縮短了控制系統的開發周期。更便于整個系統的聯合調試。在設備和網絡組態模塊下，配置工控機、PLC和觸摸屏的IP地址。
